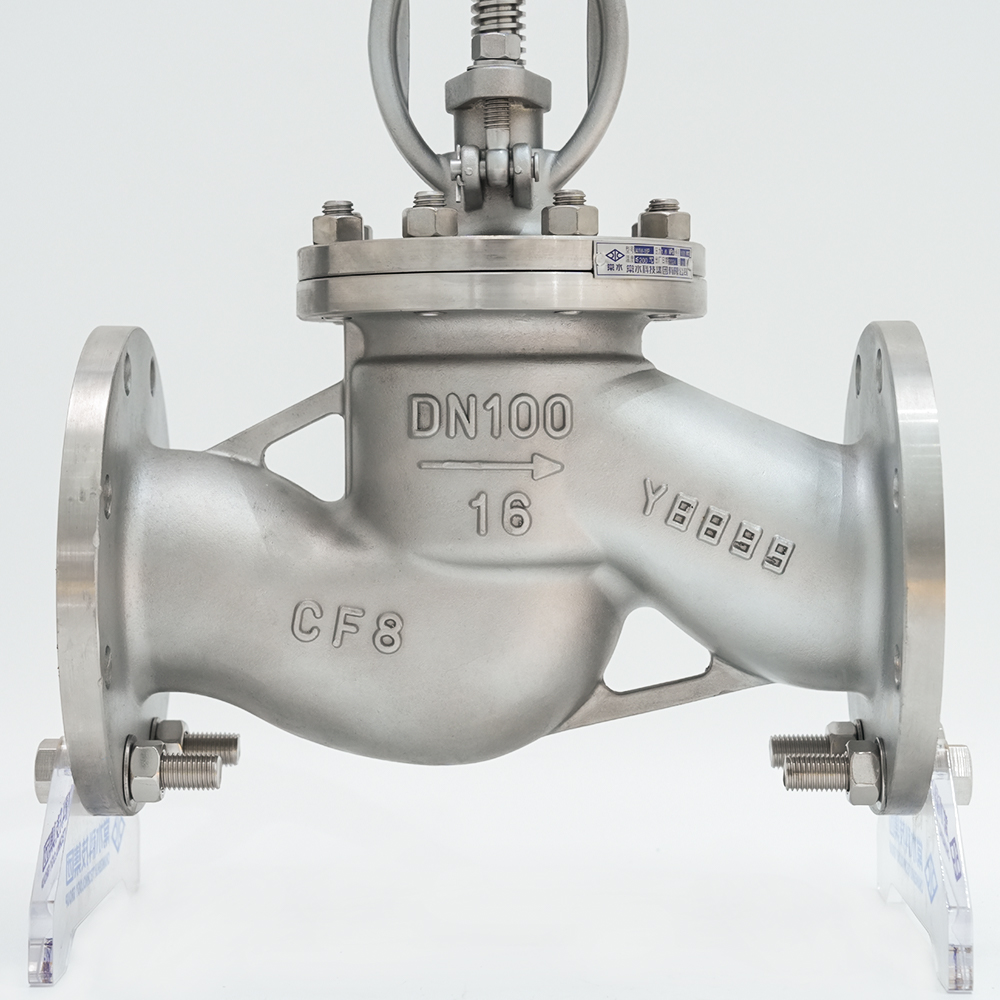

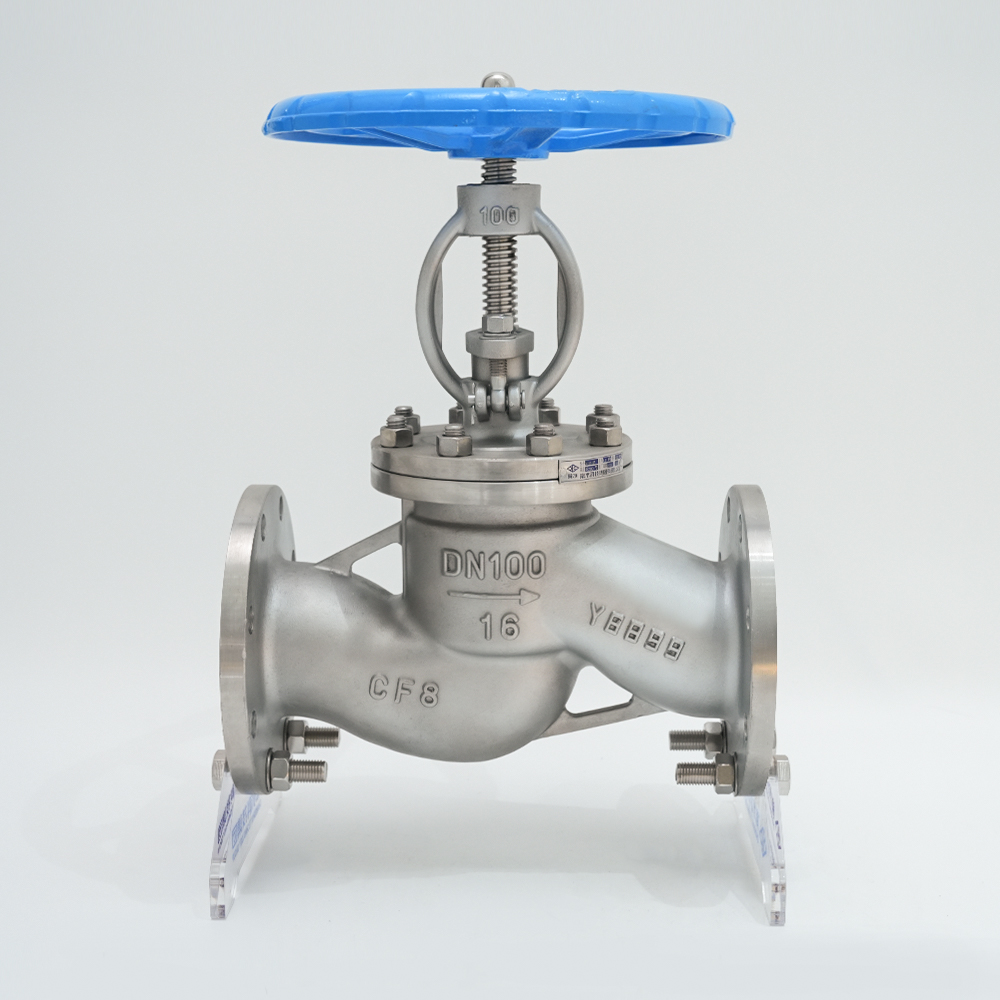

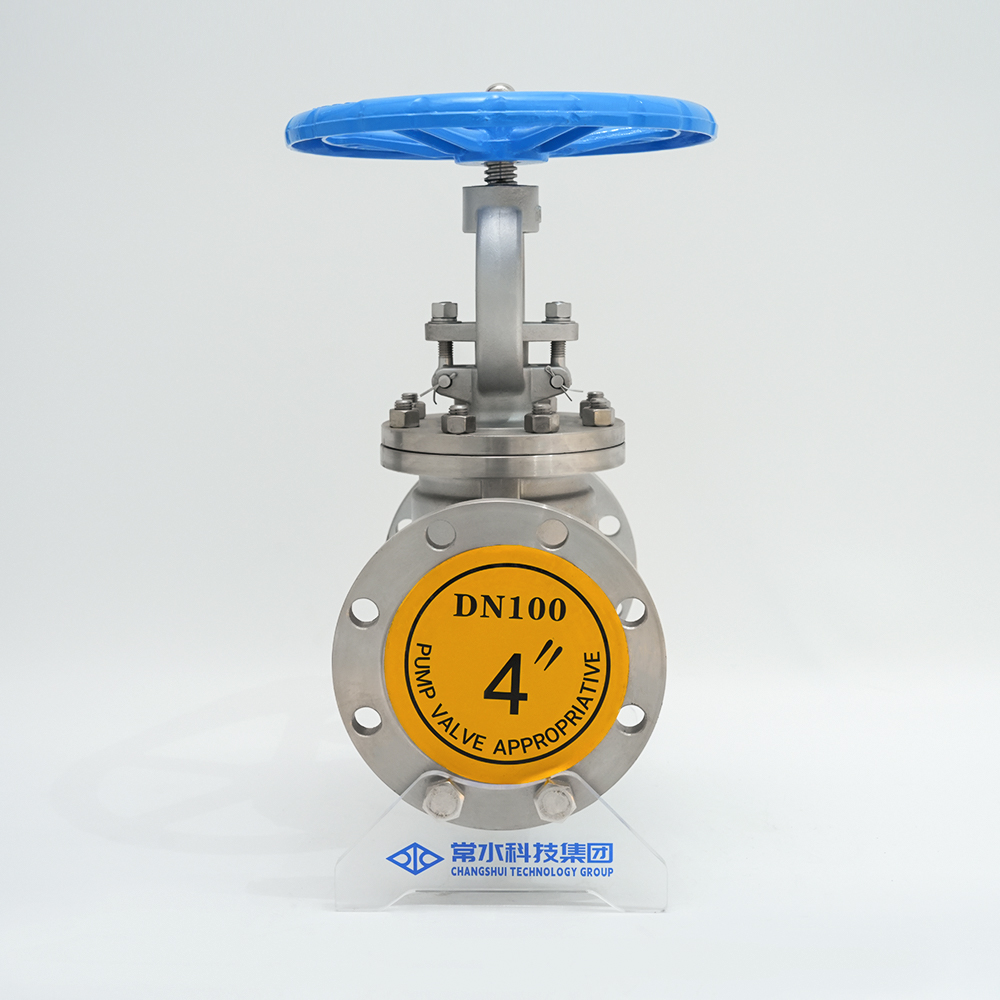

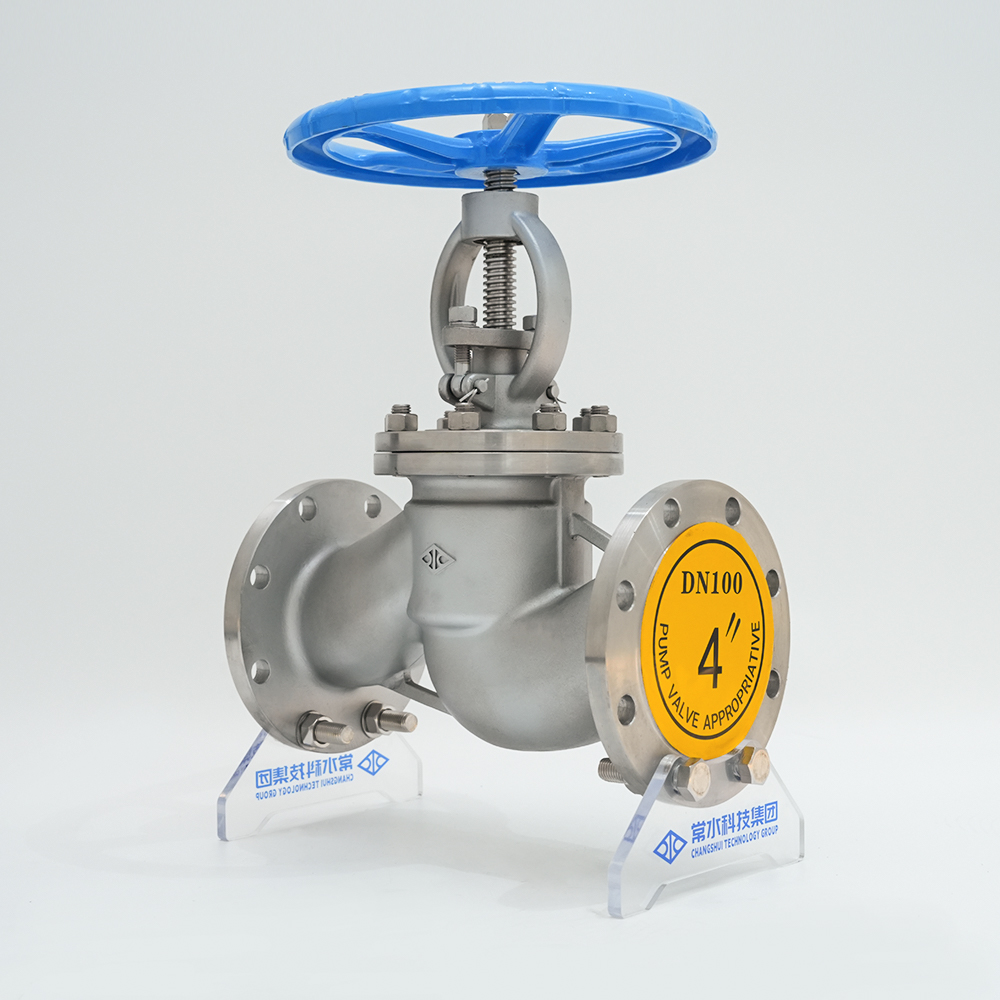

Comhla Stop Flange Cruach Dhosmálta J41W-16P

Déan teagmháil linn

Buntáistí agus tréithe struchtúracha

1. Déantar an táirge a dhearadh agus a mhonarú de réir caighdeán náisiúnta GB 12235, le struchtúr réasúnta, séalaithe iontaofa, feidhmíocht, agus cruth álainn.
2. Comhla flap, an dromchla séalaithe suíochán comhla de aly iarann-bhunaithe nó satailíte (elie) déanta as cóbalt-bhunaithe táthú cóimhiotal, chaitheamh-resistant, teocht ard, creimeadh, feidhmíocht frith-abrasion, saol fada.
3. Gas Múchadh agus an chóireáil nítrigine le friotaíocht maith le creimeadh agus friotaíocht scratch.
4. Is féidir é a úsáid le héagsúlacht flanges píopa caighdeánach agus cineálacha dromchla séalaithe flange chun freastal ar riachtanais éagsúla tionscadail agus riachtanais úsáideoirí.
5. Is féidir éagsúlacht ábhar comhlacht, pacáil, agus gasket a bheith bunaithe ar choinníollacha oibre iarbhír nó go n-iarrann an t-úsáideoir rogha réasúnta, agus is féidir é a chur i bhfeidhm le gach cineál brú, teocht, agus coinníollacha meánacha.
6. Séalaithe le nasc scriú séala an suíochán cúil nó comhlacht déanta as cruach dhosmálta táthú, ina saothraítear rónta agus athsholáthar iontaofa fling ar bhealach neamh-stad áisiúil, agus éifeachtach ní dhéanann sé difear d'oibriú an chórais.

Caighdeáin agus noirm

Dearadh agus Déantúsaíocht	Fad Struchtúr	Rátáil teochta brú	flange nascadh	Tástáil agus Cigireacht
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T 9092-1999 GB 13927

Príomhchodanna ábhar

Ainm	Ábhar
Corp/Bonnet	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Ding	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Gas	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Gas Nut	Cré-umha Alúmanam
Pacáil	PTFE/Graifít Solúbtha				Graifít
Gasket	PTFE/Mata fillte miotail				Graifít
Faireog	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Bolt					35CrMoA
Cnó	Cruach Dhosmálta				45、35CrMoA
Roth láimhe	Cruach Dhosmálta Cast Steel

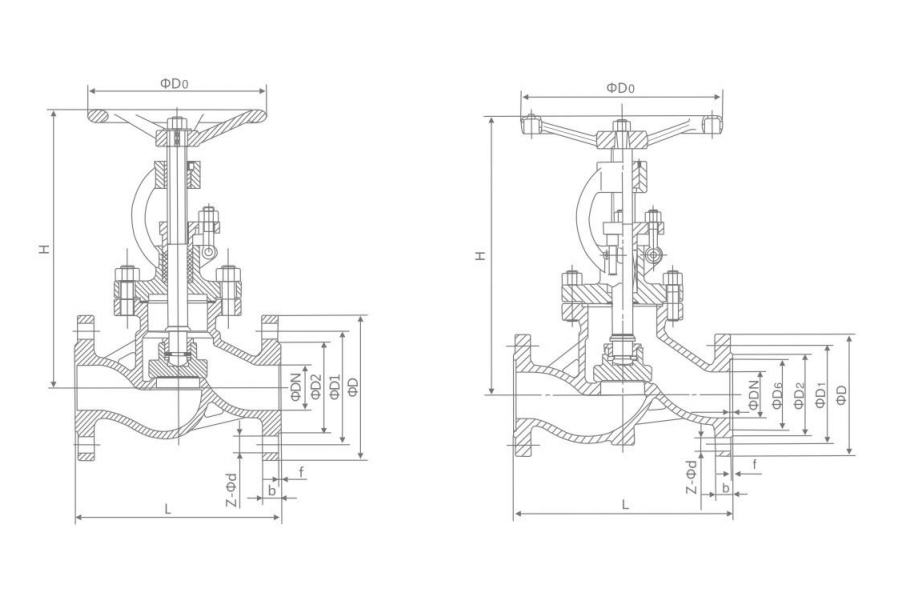

Príomhghné sheachtrach agus nasc

PN(MPa)	DN(mm)	Méid(mm)										Feiste leictreach samhail	Tiús balla
PN(MPa)	DN(mm)	L	D	D1	D2	D6	b-f	f2	Z-Φd	H	D0	Feiste leictreach samhail	Tiús balla
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
