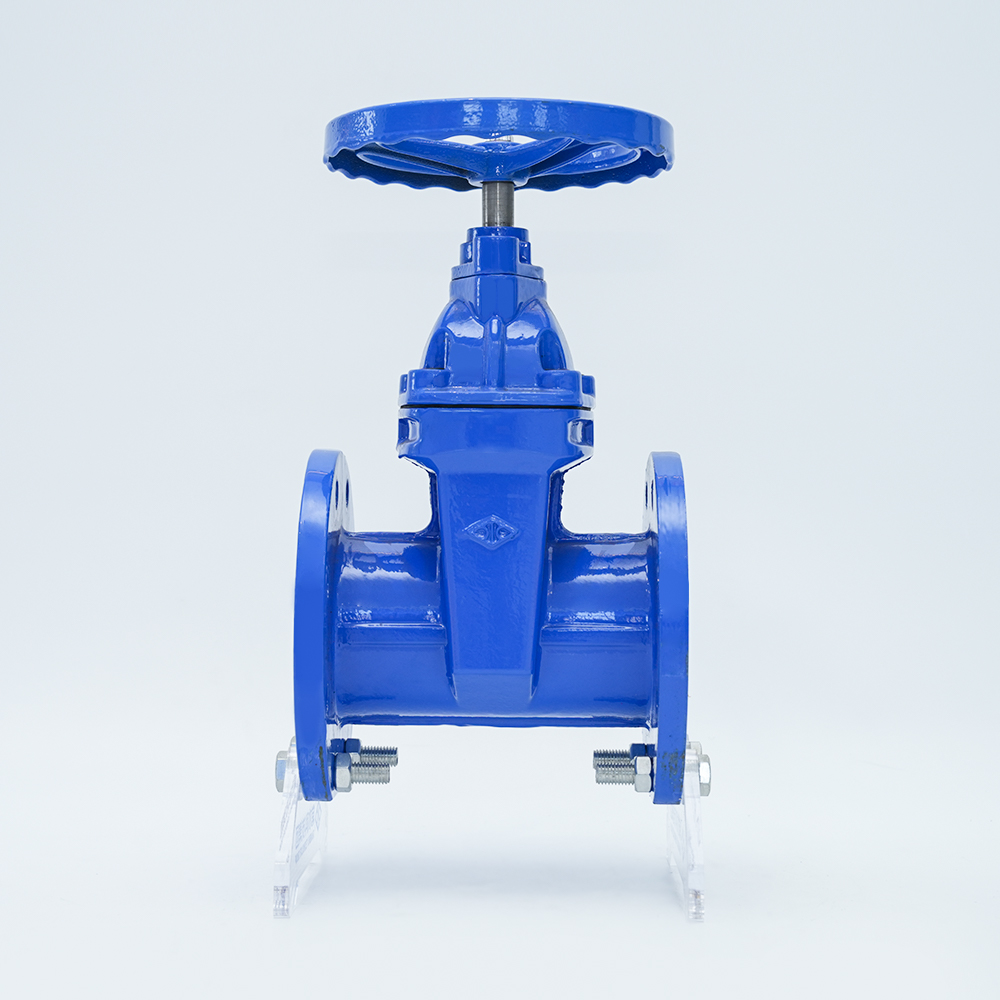

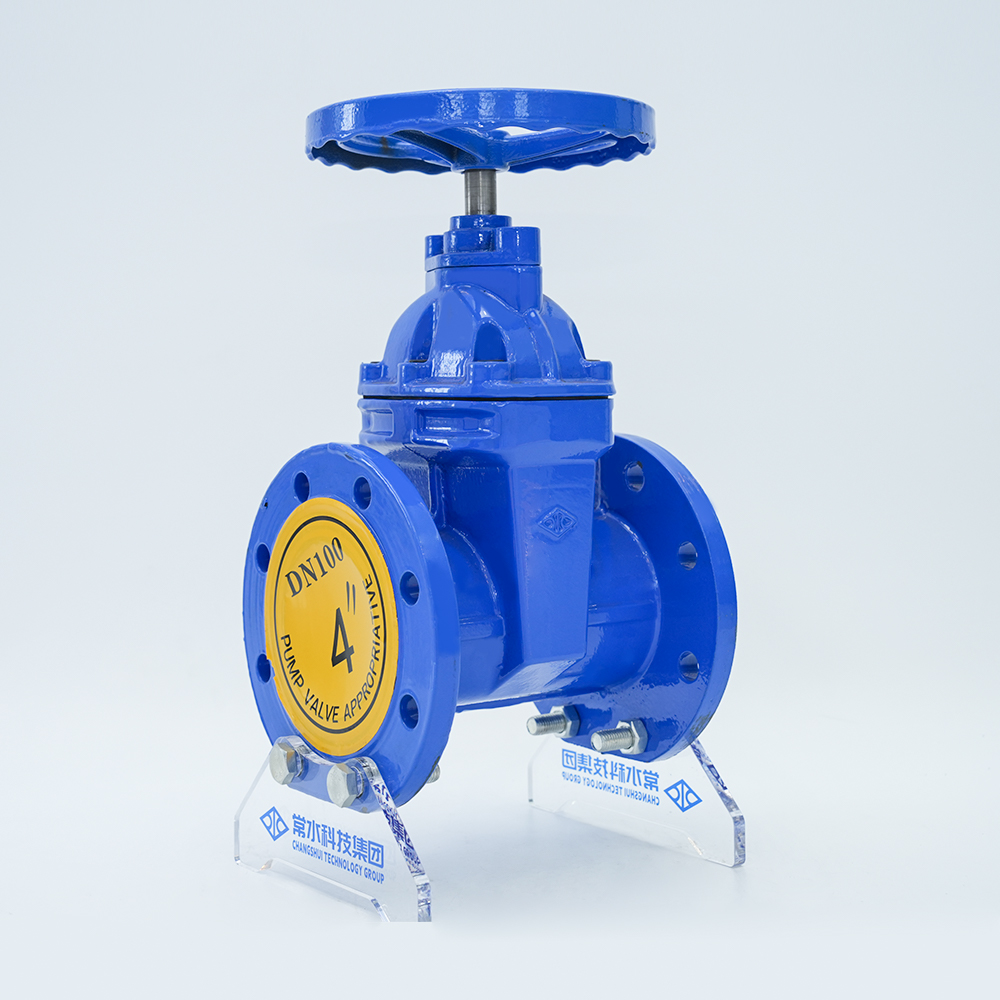

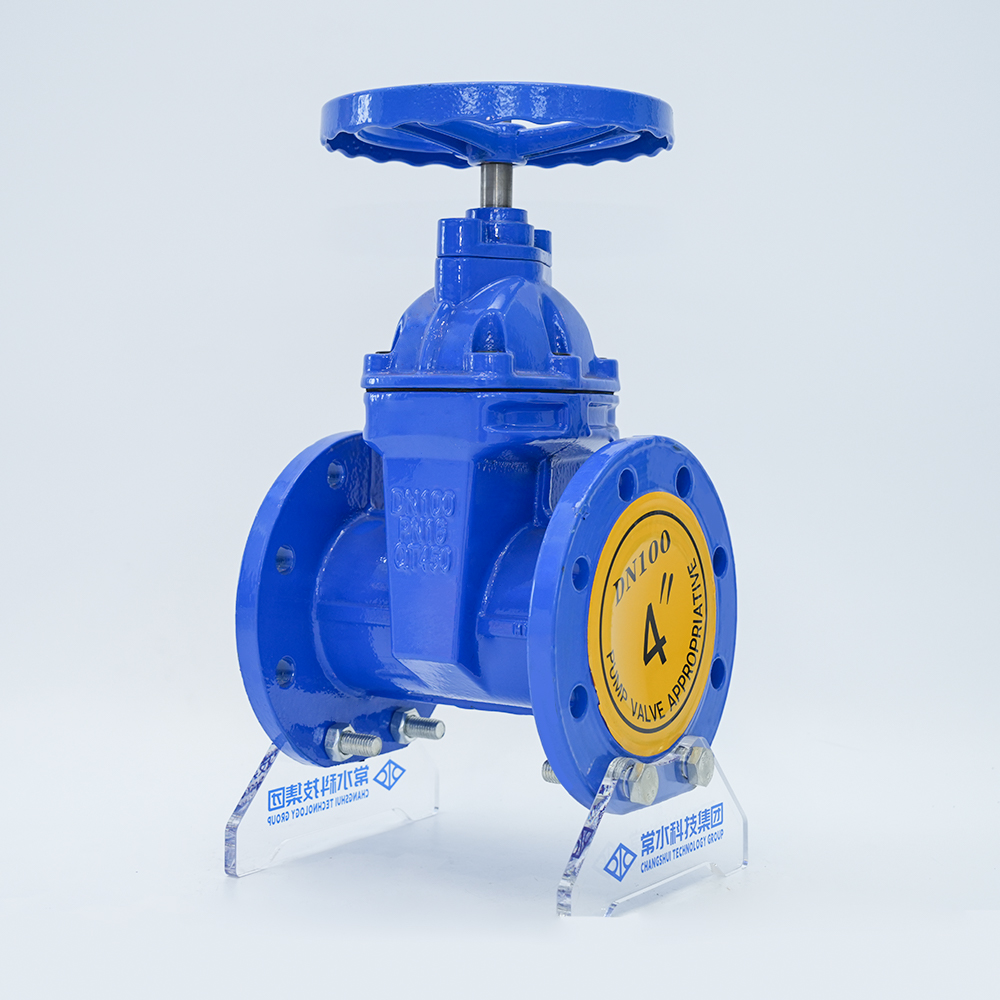

Comhla Geata Séala Bog Dorcha Z45X-16Q

Úsáideann na comhlaí geata a tháirgtear ag ár n-mhonarcha sciath rubair iomlán an phláta geata chun cúiteamh dífhoirmithe a tháirgeadh chun éifeacht maith séalaithe a bhaint amach, ag sárú na feiniméin choitianta a bhaineann le droch-shéalaithe, sceitheadh, agus meirge comhlaí geata. Tá sé suiteáilte ar phíblínte éagsúla agus úsáidtear é mar scoite dhá bhealach. Úsáidtear go forleathan é i dtionscadail phíblíne ar nós soláthar uisce agus draenáil, cosaint dóiteáin, aerchóirithe, cóireáil uisce, riarachán bardasach, tógáil long, leictreachas, tógáil, agus bia chun sreabhán a rialú.

Déan teagmháil linn

Ábhar coirp	Iarann teilgthe nodular
Múnla	Z45X-16Q
Sonraíocht	DN50-1200
Brú ainmniúil	1.0/1.6/2.5Mpa
Teocht oibriúcháin	0-80°C
Meáin is infheidhme	uisce
Caighdeáin dearaidh	GB/24924-2016

Gnéithe

Úsáideann an comhla geata bog-séalaithe gas folaithe sciath rubair iomlán an phláta geata chun cúiteamh dífhoirmithe a tháirgeadh chun éifeacht maith séalaithe a bhaint amach. Sáraíonn sé feiniméin droch-shéalaithe, sceitheadh, agus meirge comhlaí geata ginearálta, agus sábhálann sé spás suiteála ar bhealach níos éifeachtaí. Is féidir é a úsáid go forleathan mar fheiste rialaithe agus idirghabhála i bpíblínte sreabhach mar uisce sconna, séarachais, tógáil, peitriliam, tionscal ceimiceach, bia, leigheas, teicstílí, cumhacht leictreach, longa, miotalóireacht, córais fuinnimh, etc.

Riachtanas Scileanna

1. Déantar an comhla a dhearadh agus a mhonarú de réir na gcaighdeán GB/24924-2010;

2. Tá fad struchtúrach na comhla de réir rialacháin GB/T12221-2005;3. Ba cheart go gcloífeadh cigireacht agus tástáil leis na rialacháin ábhartha GB/T13927-2008; 4. Ba cheart go gcloífeadh na toisí flange le rialacháin GB/T17241.6-2008.

Sonraíocht Feidhmíochta

Méid ainmniúil		40/1000				mm
Brú ainmniúil		1.0		1.6		Mpa
Brú tástála	Tástáil neart	uisce	1.5	uisce	2.4
	Tástáil séala		1.1		1.76
	Tástáil séala aeir		0.6		0.6
Teocht is infheidhme		0-80 ℃
Meáin is infheidhme		Uisce, ola, etc

Príomh-Ábhar

Sraithuimhir	Ainm	Ábhar
1	comhlacht comhla	QT450
2	Pláta comhla	QT450-NBR
3	cnó gas	QT450
4	Gas	20Cr13
5	Rónta flange meánach	NBR
6	Bonnet	QT 450
7	O-fáinní	NBR
8	O-fáinní	NBR
9	Boltaí countersunk	35#
10	Seaicéad deannaigh	NBR
11	Scriúnna ceann gairdín	35#
12	Roth láimhe	QT 405
13	Faireog	QT 450
14	Boltaí countersunk	35#

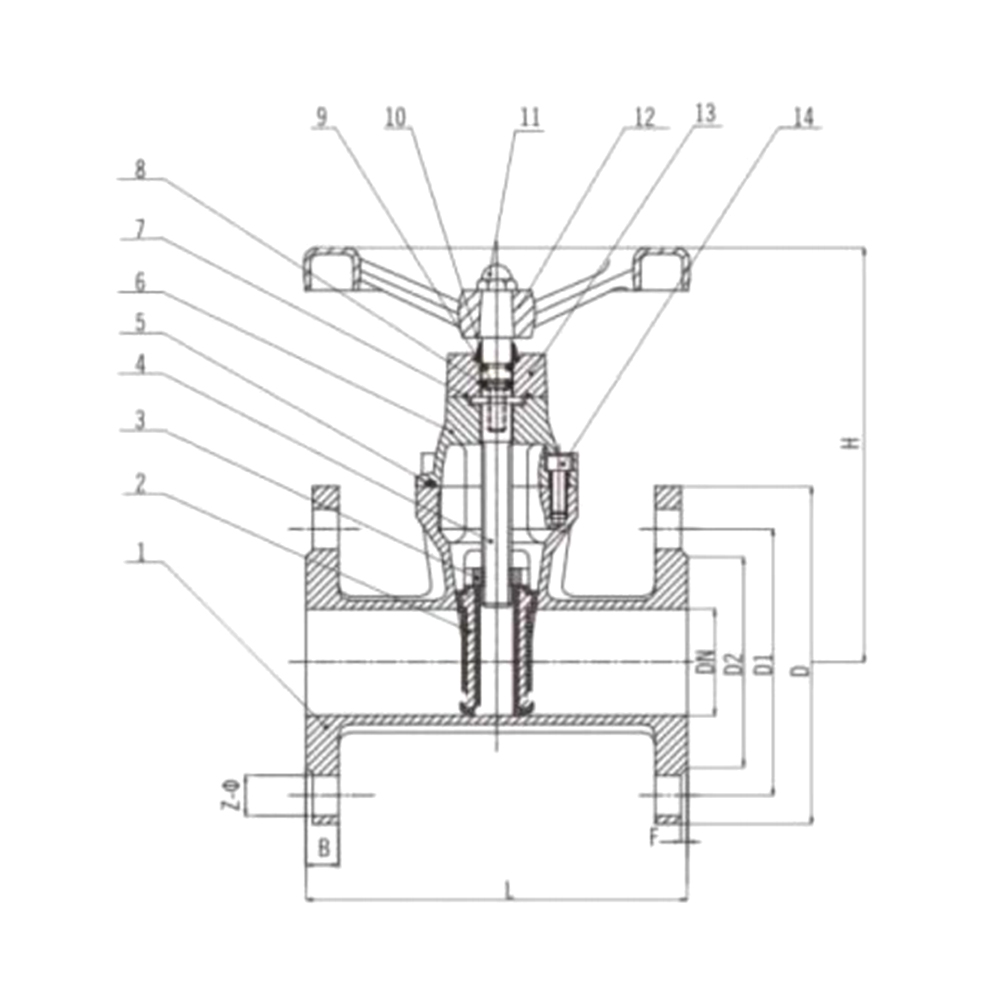

Príomhthoisí seachtracha agus toisí ceangail (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Príomhthoisí seachtracha agus toisí ceangail (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
